システム構成
|
CPU
|
Zen4 EPYC 9004 プロセッサー [SP5/LGA-9096 ソケット対応]
|
チップセット / BIOS
|
AMD iOD (System-On-a-Chip)
AMI UEFI 256Mb BIOS:
ACPI 6.4, SMBIOS 3.5 or later, UEFI 2.8, PnP, USB Keyboard support
|
メモリ
|
X
12 スロット 最大3TB DDR5 4800MHz ECC R-DIMM/LR-DIMM/3DS R-DIMM
12-Channel Memory Architecture
|
6Gbps SATA HDD/SSD
|
※U.2 SSDと合わせて4台までの2.5インチドライブと、4台までの3.5インチドライブが利用できます。
【2.5インチ ドライブ】
X
+
【3.5インチ ドライブ】
X
【オンボード SATA・NVMe ポート】
※AMD-RAID(RAID on CPU)によるソフトウェアRAIDサポート
8x 6Gbps SATA3 ポート (AMD sIOD)
3x MCIO ポート [SFF-TA-1016 (X8)] (AMD sIOD) ※6x U.2 NVMe (X4)ドライブが接続可能
|
RAID
|
オンボード SATA RAID:
AMD-RAID(RAID-on-CPU)
8x 6Gbps SATA3 ports (AMD sIOD) RAID 0,1,10,
ソフトウェアRAID
SAS/SATA RAIDコントローラ:
Broadcom MegaRAID [RAID 0,1,5,6,10 & JBOD]
※RAIDコントローラ/モジュールはバックアップ・バッテリー・ユニット付属です。
|
M.2 NVMe SSD
【オンボード】
|
※M.2 NVMe SSD が2枚まで実装可能
(ブート可能, AMD-RAID(RAID on CPU)によるソフトウェアRAIDサポート)
X
2x M-Key M.2 2260/2280/22110 PCIe4.0 (X4) NVMe SSDソケット:CPU接続
|
U.2 NVMe SSD
【オンボード】
|
※2.5インチSATA3 HDD/SSDと合わせて4台までのU.2 NVMe(X4) SSDドライブ実装可能
X
3x MCIOポート[SFF-TA-1016 (X8)]
※各MCIOポートに2台までのU.2 NVMe(X4) SSDが接続可能
|
オプティカル
|
DVD±RW/RAM マルチドライブ DVD±R (24x) / -RW (6x) / +RW (8x) / RAM (12x) ※変更/除去可
|
拡張スロット
|
(9+3)x 準空きスロット
※長さ280mm までのカードに対応,
※359mm までのカードに対応可能
|
拡張バス
|
3x PCIe5.0 (X16), 2x PCIe5.0 (X8)
[X16/X8/X16/X8/X16]動作可
|
グラフィックス
|
ASpeed AST2600 オンボードビデオ (最大解像度:1920x1200 @ 60Hz)
1x VGA ポート (D-Sub 15ピン), 512MB DDR4 1600MHz
|
GPU
|
マルチGPU対応:
NVIDIA GeForce、RTX、T、Quadro、AMD Radeon, Radeon RX
※アクティブクーリングモデルに対応 GPU水冷オプションによる水冷化が可能です。

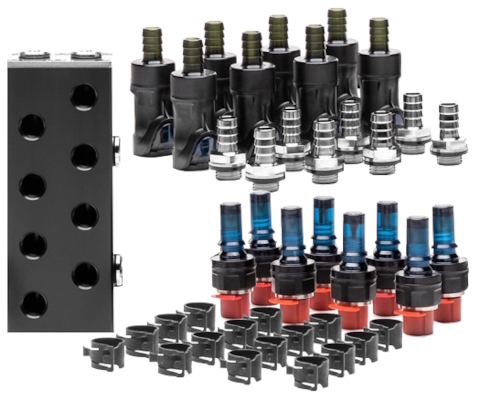

[GPU水冷オプション:分流器(マニフォルド)・クイックコネクター] ※1(または2)GPUでは簡易的な水冷化も可能です。
GPU/GPGPUによりWBは変わります。
[NVIDIA RTX8000用 WB(ウォーターブロック)]

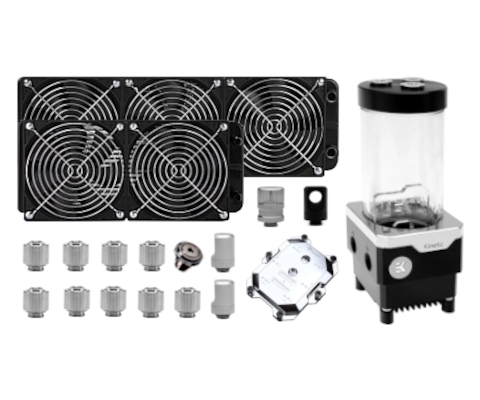

[CPU・GPU水冷システム例]

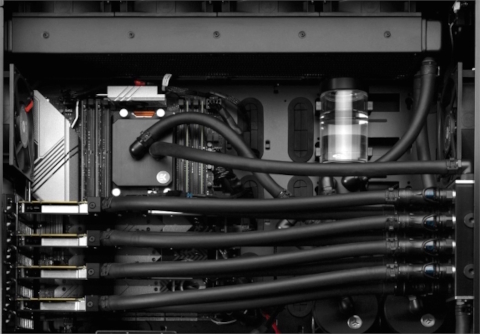

[CPU・GPU水冷システム例]
|
ネットワーク
|
2x GbE LANポート, Broadcom BMC5720L(RJ45),
|
IPMI
|
ASpeed AST2600 BMC Reactek RTL8211F GbE (RJ45)
IPMI 2.0 サポート (RJ45) [Virtual media over LAN & KVM-over-LAN サポート]
|
インターフェイス
|
1x USB3.1 Type-C (フロント), 6x USB3.0 Type-A (4x リア/2x フロント), 2x USB2.0 (フロント),
※1x USB3.1 Type-C (フロント), 2x USB2.0 (フロント)は拡張ボードを使用,
1x TPM2.0ヘッダー
|
筐体仕様
|

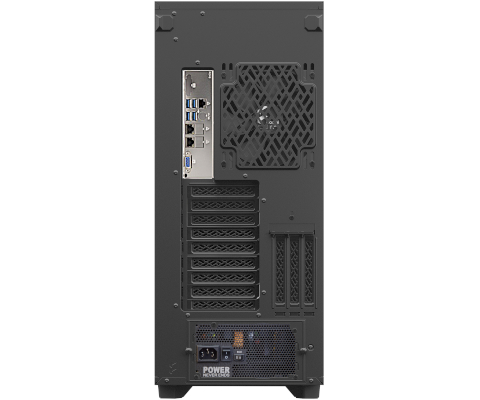

ミドルタワーケース H: 604 x W: 240 x D: 566(mm)/80.0ℓ(突起物含まず)
6x 3.5”/2.5" HDD/SSD固定ベイ
2x 2.5” SSD固定ベイ,
2x 5.25”オープンベイ (1ベイは光学ドライブが使用)
|
CPU冷却
|
1x 120x360x44mm+1x 120x240x44mmラジエーター
1x SP5/LGA6096 WB

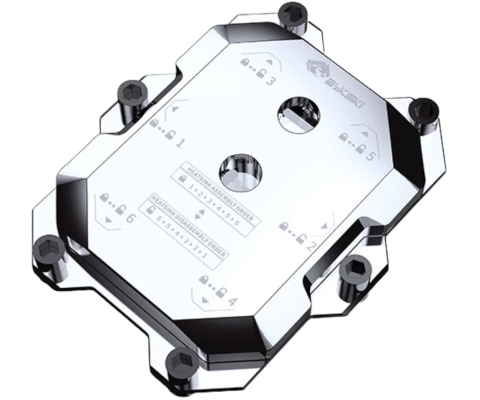

[AMD SP5ソケット用 WB(ウォーターブロック)]
1x PWM DDCポンプ(Max: 1000ℓ/時)+400mℓ リザーバー

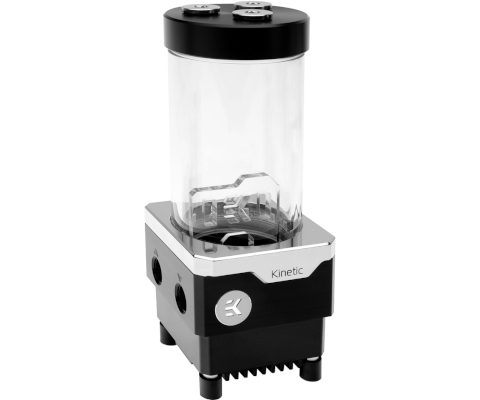

[PWM DDCポンプ+400mℓ リザーバー]
1x ドレインポート

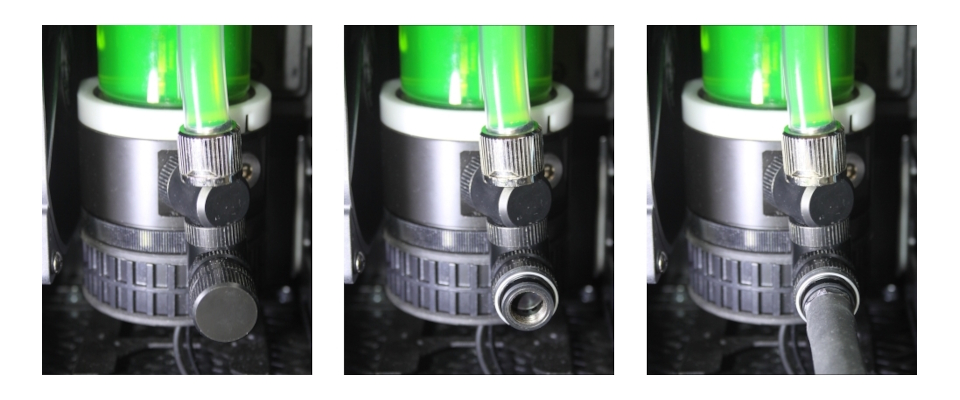

[左:システム運用時 中央:ドレインキャップ取り外し時 右:ドレインチューブ接続時]
1x フィルポート

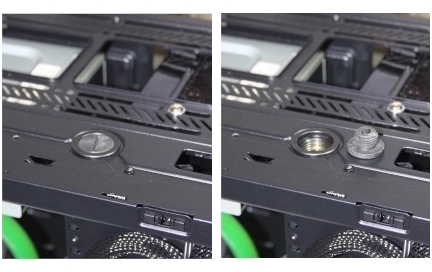

[左:システム運用時 右:ポート開放]
※ TDP≦900Wまでの発熱に対応
|
システムファン
|
1x 12cm x 25mm リア排気PWMファン(9AH0912P4H051 800-1500 rpm山洋電気製)
5x 12cm x 25mmフロント吸気/ラジエーター冷却PWMファン(FPT 120, 550-2300 rpm)
2x 12cm x 25mmトップ静音ファン(Aspect 12, 1200 rpm)
|
電源
|
850W 80Plus ゴールド規格 プラグイン方式ATX電源, 50-60Hz, 12cm 自動変速ファン
※ 6x (6+2)ピンPCIe補助電源コネクター
※ 1000W/1200W 電源 [8x (6+2)ピン PCIe補助電源コネクター] への変更可
|
OS
|
Windows11, Windows Server 2019/2022(全てx64)
RHEL 8.0/9.0, Oracle 8.6/9.0, Rocky Linux 8.0/9.0, SLES 15 SP4, Ubuntu 20.04.5/22.04 Server(全てx64)
|
仮想化対応
|
VMWare ESXi 7.0u3d x64, Citrix XenServer 8.2.1
|
付属品
|
マザーボードマニュアル(多言語), 電源ケーブル, 各種ドライバーCD-ROM
[キーボード, マウス別売]
|
